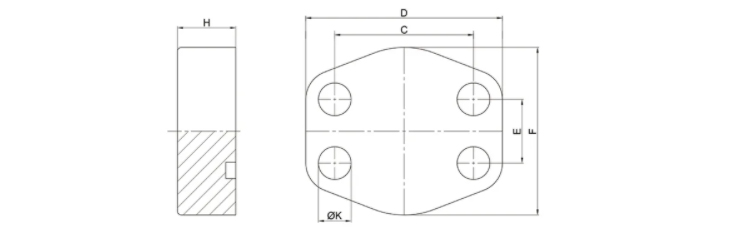

+86-13486669457 Neem contact op met USMaat (inch) | Type | Dimensie | Bout | Gewicht | Max.w.p | |||||||||||
A | B | C | D | E | F | G | H | I | K | M | U | O-ring | (kg) | (kg/c㎡) | ||
3000 psi | ||||||||||||||||
1/2 " | AFS301S | 21.6 | 13 | 38.1 | 54 | 17.48 | 46 | 36 | 16 | 19 | 9 | M8x30 | 5/16x11/4 | 18.66x3.53 | 0.25 | 350 |
3/4 " | AFS302S | 27.2 | 19 | 47.63 | 65 | 22.23 | 50 | 36 | 18 | 19 | 11 | M10x35 | 3/8x1 1/2 | 25,00x3.53 | 0.39 | 350 |
3/4 " | AFS302S-25 | 25.3 | 19 | 47.63 | 65 | 22.23 | 50 | 36 | 18 | 19 | 11 | M10x35 | 3/8x1 1/2 | 25,00x3.53 | 0.39 | 350 |
1 " | AFS303S | 34 | 25 | 52.37 | 70 | 26.19 | 55 | 38 | 18 | 19 | 11 | M10x35 | 3/8x1 1/2 | 32.92x3.53 | 0.49 | 315 |
1 1/4 " | AFS304S | 42.8 | 32 | 58.72 | 79 | 30.18 | 68 | 41 | 21 | 22 | 11.5 | M10x40 | 7/16x1 1/2 | 37.70x3.53 | 0.71 | 250 |
1 1/4 " | AFS304S-38 | 38.3 | 32 | 58.72 | 79 | 30.18 | 68 | 41 | 21 | 22 | 11.5 | M10x40 | 7/16x1 1/2 | 37.70x3.53 | 0.71 | 250 |
1 1/2 " | AFS305S | 48.6 | 38 | 69.85 | 93 | 35.71 | 78 | 45 | 25 | 24 | 13.5 | M12x45 | 1/2x1 3/4 | 47.22x3.53 | 1.13 | 200 |
1 1/2 " | AFS305S-50 | 50.5 | 38 | 69.85 | 93 | 35.71 | 78 | 45 | 25 | 24 | 13.5 | M12x45 | 1/2x1 3/4 | 47.22x3.53 | 1.13 | 200 |
2 " | AFS306S | 61 | 51 | 77.77 | 102 | 42.88 | 90 | 45 | 25 | 26 | 13.5 | M12x45 | 1/2x1 3/4 | 56.75x3.53 | 1.3 | 200 |
2 1/2 " | AFS307S | 76.6 | 63 | 88.9 | 114 | 50.8 | 105 | 50 | 25 | 30 | 13.5 | M12x45 | 1/2x1 3/4 | 69.45x3.53 | 1.6 | 160 |
3 " | AFS308S | 90.5 | 73 | 106.38 | 134 | 61.93 | 124 | 50 | 27 | 34 | 17 | M16X50 | 5/8x2 | 85.32x3.53 | 2.3 | 138 |
3 1/2 " | AFS309S | 103 | 89 | 120.65 | 152 | 69.85 | 136 | 48 | 27 | 34 | 17 | M16X50 | 5/8x2 | 98.02x3.53 | 2.5 | 35 |
4 " | AFS310S | 115.5 | 99 | 130.18 | 162 | 77.77 | 146 | 48 | 27 | 34 | 17 | M16X50 | 5/8x2 | 110.72x3.53 | 2.9 | 35 |
5 " | AFS311s | 142 | 120 | 152.4 | 184 | 92.08 | 180 | 50 | 29 | 28 | 17 | M16X55 | 5/8x2 | 136.12x3.53 | 4 | 35 |
6000 psi | ||||||||||||||||
1/2 " | AFS601S | 21.6 | 13 | 40.49 | 56 | 18.24 | 48 | 36 | 16 | 19 | 9 | M8x30 | 5/16x1 1/4 | 18.66x3.53 | 0.3 | 400 |
3/4 " | AFS602S | 27.2 | 19 | 50.8 | 71 | 23.8 | 55 | 35 | 21 | 22 | 11 | M10x35 | 3/8x1 1/2 | 25,00x3.53 | 0.56 | 400 |
1 " | AFS603S | 34 | 25 | 57.15 | 81 | 27.76 | 65 | 42 | 25 | 22 | 13 | M12x45 | 7/16x1 3/4 | 32.92x3.53 | 0.85 | 400 |
1 1/4 " | AFS604S | 42.8 | 32 | 66.68 | 95 | 31.75 | 78 | 45 | 27 | 25 | 15 | M14X50 | - | 37.70x3.53 | 1.21 | 400 |
1 1/4 " | AFS604S-12 | 42.8 | 32 | 66.68 | 95 | 31.75 | 78 | 45 | 27 | 25 | 13.5 | - | 1/2x1 3/4 | 37.70x3.53 | 1.21 | 400 |
1 1/4 " | AFS604S-38 | 38.3 | 32 | 66.68 | 95 | 31.75 | 78 | 45 | 27 | 25 | 15 | M14X50 | - | 37.70x3.53 | 1.21 | 400 |
1 1/2 " | AFS605S | 48.6 | 38 | 79.38 | 112 | 36.5 | 94 | 50 | 30 | 28 | 17 | M16X55 | 5/8x2 | 47.22x3.53 | 1.9 | 400 |
1 1/2 " | AFS605S-50 | 50.5 | 38 | 79.38 | 112 | 36.5 | 94 | 50 | 30 | 28 | 17 | M16X55 | 5/8x2 | 47.22x3.53 | 1.9 | 400 |
2 " | AFS606S | 61 | 51 | 96.82 | 134 | 44.45 | 114 | 65 | 37 | 32 | 21 | M20X70 | 3/4x2 1/2 | 56.75x3.53 | 3.4 | 400 |
2 1/2 " | AFS607S | 76.6 | 63 | 123.83 | 180 | 58.73 | 152 | 80 | 45 | 30 | 25 | M24X85 | - | 75.57x5.33 | 8.3 | 400 |
3 " | AFS608S | 90.5 | 73 | 152.4 | 208 | 71.43 | 178 | 90 | 55 | 30 | 32 | M30x100 | - | 88.27x5. | 13.5 | 400 |
1. Werkdruk van SAE -code 62 -serie flensklemmen is 42 MPa (420 bar). 2. SAE-flensklemmen zijn
● Productmerk: Swintool (als u het nodig hebt, kunnen we het logo voor u aanpassen op het produ
1. Elektrode sleutel is een flip kaak dop removergereedschap, ook wel een spotlassing tip -extrac
● De ratel voor het aanpassen van de bovenste schakel van de tractor, is OEM zware ratelaanslui
1. CAT 2 Tractor Top-inkten zijn 3-punts trekhaakonderdelen, waaronder tractor-spanschending, bov
Turnbuckle is volgens DIN1478 2005 -versie. Ratel sleutel met uitgebreide pijphandgreep, zwaar
Swintool is een fabrikant van koppeling en flensklemmen met een certificaat van ISO 9001: 2008.
Ons assortiment producten omvat SAE -flensklemmen, spanschroeven, bovenste linkassemblages, ratelwisseling, industriële ratelsleutels. De voordelen van ons product zijn de volgende:
1. Flensklemmen: SAE J 518 (ISO 6162 -1/-2) normen, van hete smeed, CNC -bewerking in onze fabriek. Swintool biedt OEM -oplossingen.
2. Turnbuckle: een fabrikant in Turnbuckle DIN 1478 gemaakt van naadloze stalen pijp. Horizontale hydraulische machine van 500 ton voor buis vormt een grotere diameter en langere lengte, ook voor druppel smeden.
3. Topverbindingsassemblage: professionele verwerkingstechnologie van meer dan 15 jaar ervaring, CNC Precision Machining, Hot Sordings, warmtebehandeling en strikte assemblageprocedure.
4. Ratchet Turnbuckle: als topfabrikant en ontwerper hebben we onze bedrijfsnorm van ratelwisseling, kunnen ook ontwerpen voor uw speciale behoefte.
5. Ratchet sleutel: we kunnen de industriële ratelsleutel ontwerpen met zware, grote omvang en speciale doeleinden voor de productie van de originele apparatuur.
